Пеллетный котел Светлобор Эко-Супер 1200
Автоматический котел предназначен для эффективного сжигания пеллет с КПД 94%. Допускается сжигать сухую щепу, влажностью до 30%. Мощность и КПД котла будут меньше.
Когда спрашивают о возможности сжигания одновременно пеллет и щепы, не учитывают разницу между ними. Естественная влажность щепы 50%, пеллет 10%. Насыпной объем щепы в четыре раза больше, чем у пеллет. Соответственно поверхность колосниковой решетки в котле для щепы должна быть в несколько раз больше. Аналогично, не существует двигателя, эффективно работающего и на бензине, и на дизтопливе.
Щепа – это местное топливо. Экономически не целесообразно возить щепу на расстояние более 50 км.
Пеллеты – общероссийское топливо. Пеллеты эффективно возить на несколько тысяч километров.
| Мощность на пеллетах, полная/частичная | 1200кВт/400кВт |
| Расход пеллет, полная мощность/частичная | 285кг/ч / 75кг/ч |
| КПД | 94% |
| Вес топки | 2200кг |
| Вес теплообменника | 2800кг |
| Габариты топки ДхШхВ | 2770х1492х2390мм |
| Габариты теплообменника ДхШхВ | 2045х1492х2600мм |
| Водяная рубашка топки | 830л |
| Водяная рубашка теплообменника | 1430л |
| Рабочее давление воды | 6 бар |
| Рабочая температура воды* | 60-95 (60-110)* |
| Температура дымовых газов | 150 – 100 |
| Диаметр дымовой трубы | 400мм |
| Фланец водяной системы | DN125 |
| Энергопотребление, общее | 7кВт |
| Напряжение | 220В |
| Объем топки | 3.26м3 |
| Поверхность колосниковой решетки | 0.72м2 |
| Поверхность теплообмена | 52м2 |
| Массовый расход дымовых газов | 780г/с |
| Объемный расход дымовых газов | 2.17м3/час |
| Содержание СО2 | 14% / 16% |
Котел состоит из двух частей – топки и теплообменника. Обе части имеют водяную рубашку.
Топка
Два питателя, с противопожарными шлюзами, обеспечивают равномерную загрузку колосниковой решетки. Колосниковая решетка с переталкивающими колосниками и подачей первичного воздуха. Дожигатель с керамическим камнем SIC. Подача вторичного воздуха в дожигатель.
Внутренняя рециркуляция горячих газов для снижения максимальной температуры в дожигателе и соответственно уменьшения количества окислов азота.
Теплообменник
Вертикальные дымогарные трубы со спиралями — турбулизаторами. Механизм подъёма и опускания спиралей. Постоянная чистая поверхность теплообмена. КПД всегда 94%. Мультициклон очистки дымовых газов. Степень очистки от частиц более 20 микрон (0,02мм) – 95%. Дымосос.
Все привода управляются инверторами (частотниками). Изменение оборотов привода позволяет оптимизировать процесс горения в широком диапазоне. Одновременно автоматика отслеживает перегрузку приводов.
Система подачи пеллет с внешнего склада существует в двух вариантах – двойная вакуумная подача и шнековая подача.
Внешний склад пеллет
Котел на полной мощности потребляет порядка 7 т пеллет в сутки. Соответственно должен быть автоматический склад пеллет, большего объема, что бы перекрыть суточное потребление. Кроме того должна быть система хранения пеллет, чтобы принять евро-фуру в 20 т, лучше две — три.
Для котлов небольшой мощности (50 кВт) и средней мощности (100-500 кВт) мы предлагаем внешний склад, загружаемый через крышу. Загрузка раз в сезон или каждый месяц, в зависимости от мощности.
Для больших котлов (1200 кВт) решение другое. Хранение пеллет организовано в биг бэгах ( 1т ), складированных в два этажа. Это самое экономное решение по площади и удобству использования пеллет. За счет расширения склада, с хранением в биг бэгах в два этажа, можно легко увеличить время автономной работы котельной.
Для механизации склада предлагается использовать кранбалку, грузоподъемностью 1т.
Имеется также автоматический склад пеллет, работающий без участия персонала, емкостью более суточного потребления котла.

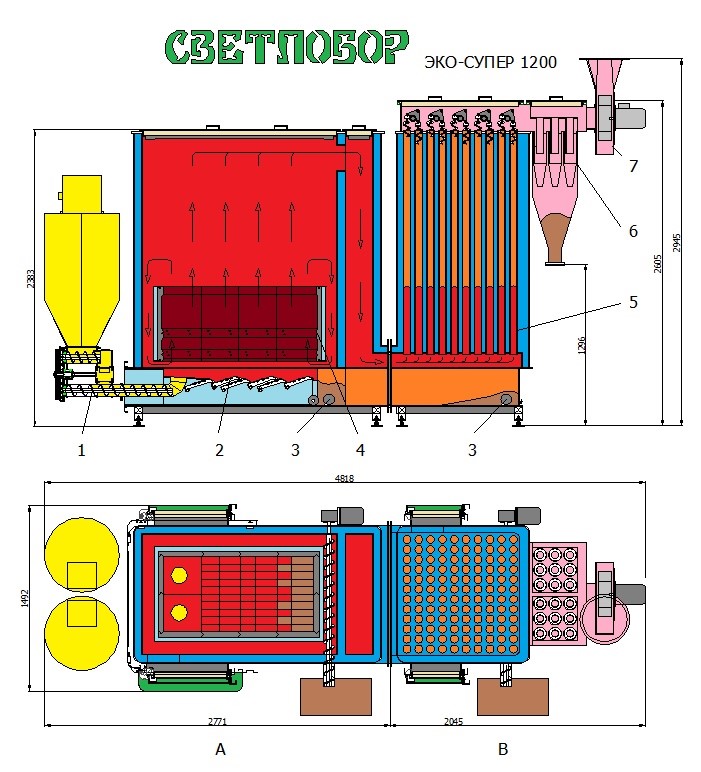

Рис 1 Вертикальный и горизонтальный разрез Эко-Супер-1200
А – топка
В – теплообменник
1. Питатель с дозатором и противопожарным шлюзом. Двойная вакуумная подача
2. Горелка с колосниковой решеткой, с переталкивающими колосниками. Через колосники идет подача первичного воздуха
3. Шнек золоудаления
4. Дожигатель с керамикой SIC и подачей вторичного воздуха
5. Дымогарные трубы с водяной рубашкой
6. Мультициклон
7. Дымосос
Рис 2 Габаритные размеры пеллетного котла Эко-Супер-1200 с вакуумной подачей
Рис 3 Инженерное решение котельной. Пеллетный котел Эко-Супер-1200 с вакуумной подачей
Рис 4 Инженерное решение котельной. Пеллетный котел Эко-Супер-1200 со шнековой подачей
Рис 5 Загрузка внешнего склада котельной. Пеллетный котел Эко-Супер-1200
