История вопроса.
На протяжении нескольких лет (до 2020) мы много экспериментировали со шнеком на внешнем складе и вакуумной подаче со шнека в котел. Были опробованы различные варианты (каналы различного сечения и длины, в том числе шестиметровые шнеки). Результат получился не однозначный.
Недостатки длинной шнековой подачи:
- Шнек клинит (всплывает в пеллетах и трется о стенки канала). Повышение мощности привода эффекта не дает.
- Шнек перемалывает пеллеты — на выходе одни опилки.
Устойчиво и качественно работает только начальная часть шнека, длиной примерно в метр.
В дальнейшем мы перешли на распределенный вакуумный забор пеллет. Несколько грибков (вакуумных заборных устройств) и переключатель между ними. Все в полном соответствии с теорией вакуумных систем и австрийской практикой… Работает в щадящем режиме для пеллет, но площадь сбора пеллет невелика. Один грибок — максимум квадратный метр сбора (без использования скосов в бункере). Более подробно особенности и преимущества распределенной вакуумной системы в разделе “Автоматическая система вакуумной подачи”.
Возврат на новом техническом уровне:
- Используется до шести одно метровых шнеков, соединенных через переключатель с котлом. Переключатель позволяет переводить вакуумный забор с одного шнека на другой, программным способом.
- Увеличен, на треть, диаметр шнека и соответственно осевой трубы. Повышена поперечная жесткость шнека.
- Введен задний подшипник скольжения.
- Шарнирный привод шнека.
- Симметричная конструкция канала шнека, обеспечивает легкость встраивания в бункер. Сбор пеллет с большой площади до 4 кв.м на одно метровый шнек. Ограничения по насыпной высоте бункера увеличены до 4 метров.
В данном решении удалось объединить преимущества шнековой и распределенной вакуумной подачи. Высокая надежность и большая площадь сбора пеллет.

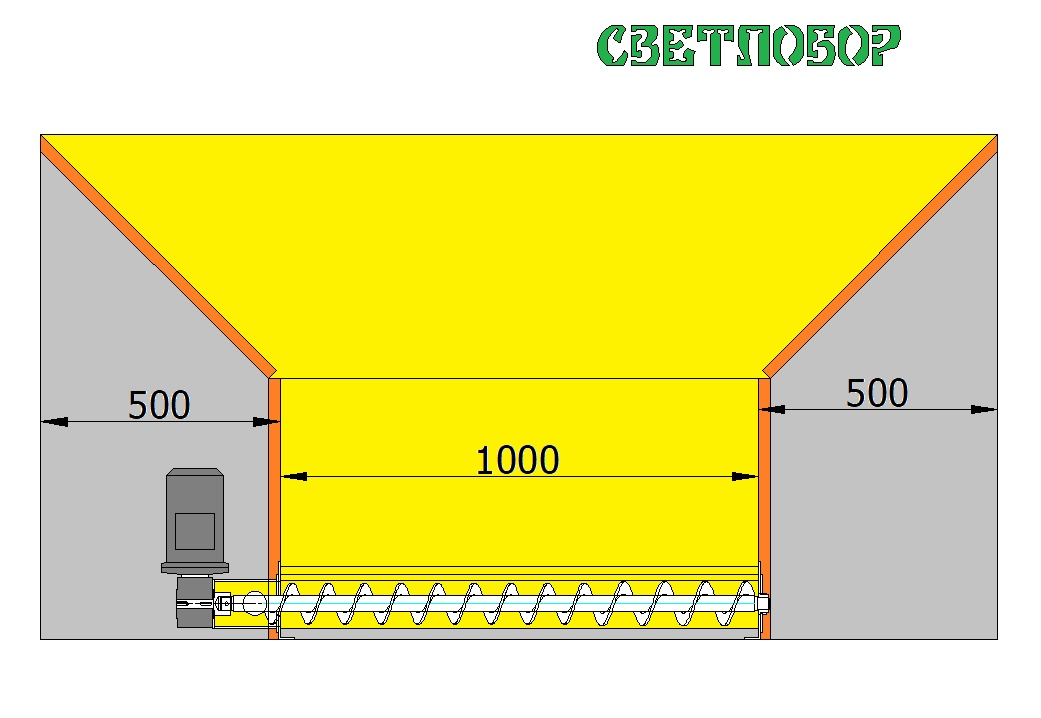

Рис.1 Продольный разрез шнека с системой склизов. Углы в 45 градусов. Насыпная высота пеллет до 4 метров.

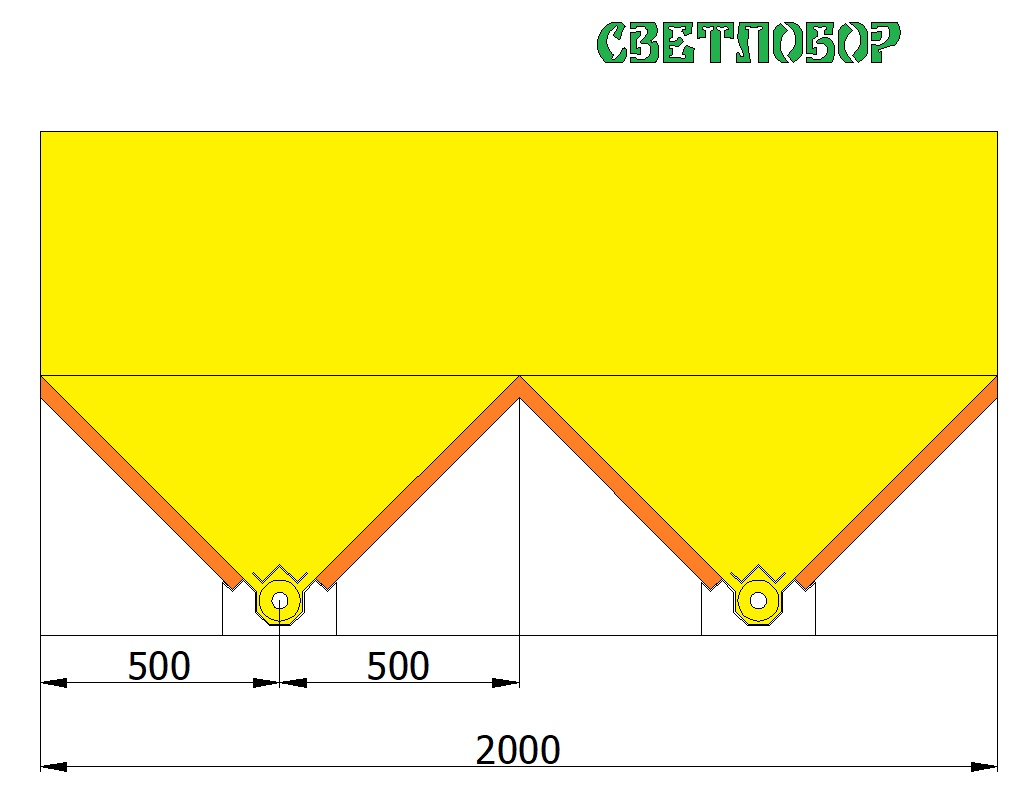

Рис.2 Поперечный разрез мультишнековой подачи. Ширина может быть увеличена до 4000мм. Углы в 45 градусов.

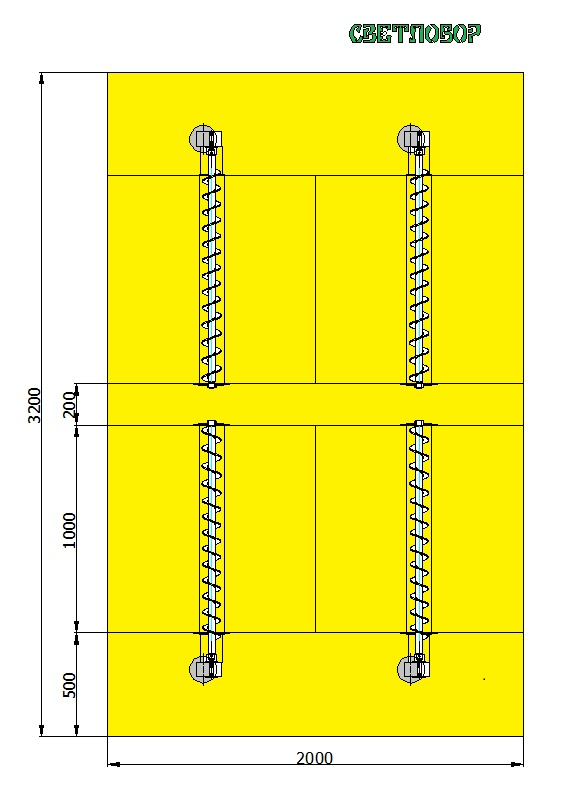

Рис 3. Типовая планировка мульти шнекового склада из четырех шнеков с системой склизов.
